EMC常用到的整改对策有三种：屏蔽、接地、滤波。

一、屏蔽

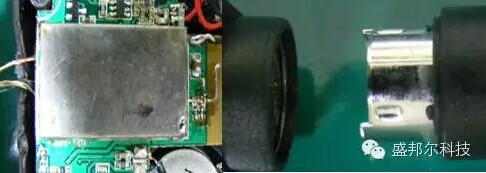

1.屏蔽有金属和塑胶两种,主要用于阻挡和改变干扰路径。金属屏蔽多用于辐射干扰源和辐射抗干扰,是针对干扰源器件和受干扰部件进行;而塑胶屏蔽多用于ESD抗干扰。对这两种屏蔽方式,修改工程师需要注意的是：
（1）：密封是否良好接地。

（2）：屏蔽器材是否覆盖整个干扰源或受干扰区域。

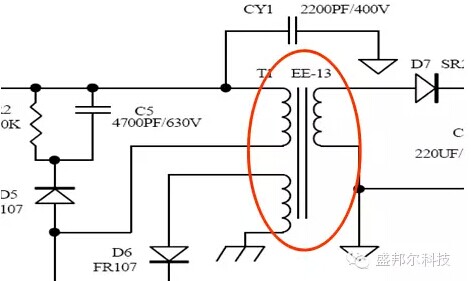

2.变压器初级与次级加屏接地和外层加屏蔽接地对低频辐射会有一定的吸收和抑制作用。但一些商家为节约成本会取消外层屏蔽，修改工程师需要特别留意。

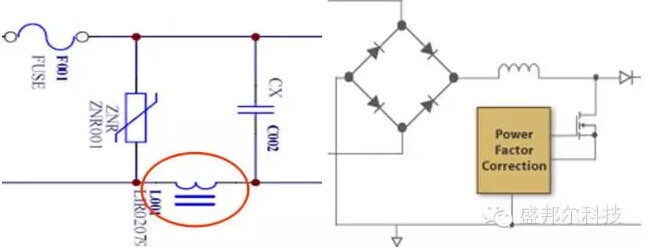

3.PFC外层屏蔽接地对低频辐射有一定的吸收和抑制作用，也能对电源谐波进行修正。

二、接地

接地是电流返回其源的低阻抗通道。同时接地能直接有效的吸收或转嫁高能量干扰源，是ＥＭＣ对策最常用的手段，也是最经济的方法，接地面积越大，滤波吸收效果就越好，所承受的干扰也越强。下面介绍几种重要的地：

1.模拟地

模拟地是模拟电路零电位的公共基准地线。由于模拟电路既承担小信号的放大，又承担大信号的功率放大；既有低频的放大，又有高频放大；因此模拟电路既易接受干扰，又可能产生干扰。所以对模拟地的接地点选择和接地线的敷设更要充分考虑。

2.数字地

数字地是数字电路零电位的公共基准地线。由于数字电路工作在脉冲状态，特别是脉冲的前后沿较陡或频

率较高时，易对模拟电路产生干扰。所以对数字地的接地点选择和接地线的敷设也要充分考虑。

3.电源地

电源地是电源零电位的公共基准地线。由于电源往往同时供电给系统中的各个单元，而各个单元要求的供电性质和参数可能有很大差别，因此既要保证电源稳定可靠的工作，又要保证其它单元稳定可靠的工作。

4.功率地

功率地是负载电路或功率驱动电路的零电位的公共基准地线。由于负载电路或功率驱动电路的电流较强、电压较高，所以功率地线上的干扰较大。因此功率地必须与其它弱电地分别设置，以保证整个系统稳定可靠的工作。

5.屏蔽接地

屏蔽与接地应当配合使用，才能起到屏蔽的效果。

三、滤波

1.滤波不仅是产品性能指标关注的重点，也是EMC对策最重要的一环，两者相辅相成，有时也会互相冲突，这也是许多修改工程师最为烦恼的地方。滤波形式多种多样，R、L、C及其组合最为常见，也是修改中经常应用到的。

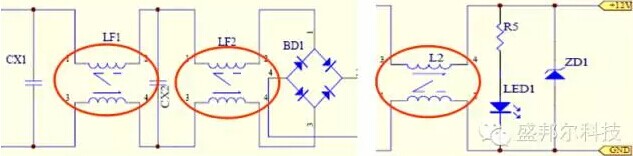

2.开关电源和电源适配器AC交流输入端通常都会运用大感量的锰锌共模电感进行低频滤波，以抑制低频辐干扰，而DC直流输出端通常也会应用小感量的镍锌电感以抑制高频辐射干扰。

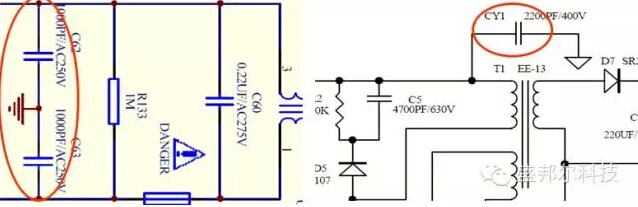

3.电源的AC IN交流输入端并Y电容到直流地或大地、变压器初次级地或正电压到直流地或大地并Y电容，对传导中高频段会有吸收抑制作用，修改工程师需要考虑的是Y电容过大所带来的漏电流和地噪声的影响。

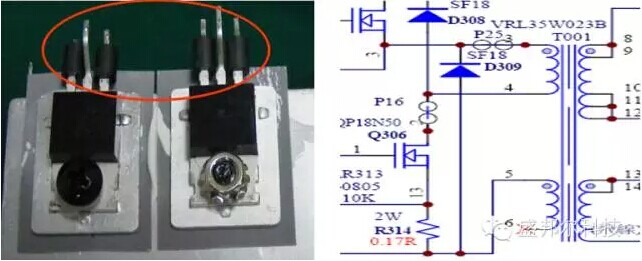

4.MOS管脚套穿心磁环可抑制开关动作所带来的尖峰波。修改工程师需要注意其温度的变化。

5.无线和蓝牙产品发射端通常会运用多阶次的LC组合进行不同频率的高频辐射滤波。部分产品在不影响客户性能的情况下也可调低发射功率达到一定的改善效果。

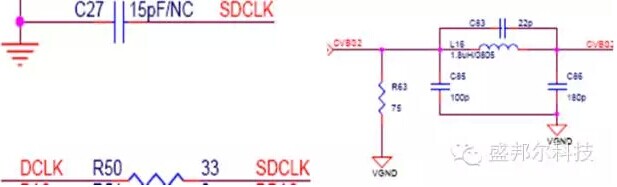

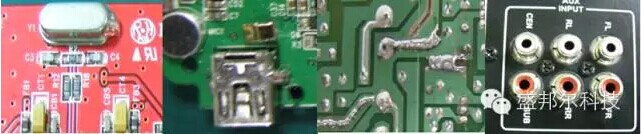

6.音视产品最需要留意的是系统时钟信号的多次谐波，运用比较多的是RL（磁珠）、RC或者RCL （磁珠）滤波电路。输入输出端电路常用LC、RC、CLC作为滤波。

PS: 磁珠、高频积层电感及磁环的特性

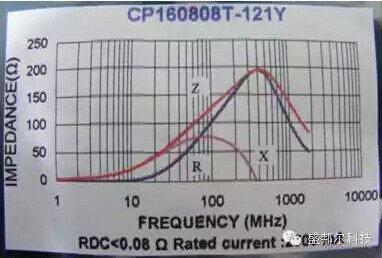

磁珠---是抑制高频辐射最为常用的元器件之一，业界大多是以在100MHZ为标称值，正常状况下我们需要关注2个参数值：

（1）：最大耐电流，2）：R值曲线变化量。

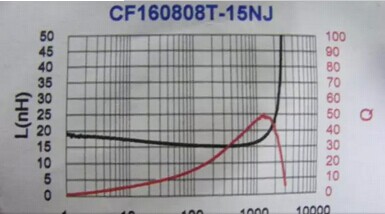

高频积层电感---对无线、蓝牙产品的主频辐射及其谐波有着良好的抑制效果。这与一般的磁珠大同小异，对策选用需关注3个参数。
1：最大耐流值，
2：抑制频率范围，
3：感量值曲线变化。

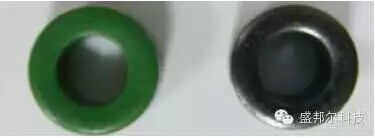

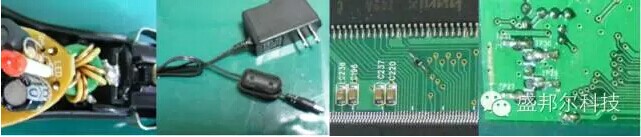

磁环---这是客户或修改工程师最易受麻痹的，EMI对策常用的就2种材质：
1：锰锌磁环，感量易于增大，主要抑制像传导的频率辐射，电源电路的低频滤波。
2：镍锌磁环，感量难于增大，主要用来蓄能以调节电源谐波干扰，或作为DC供电电压的高频滤波。
