电磁兼容基本概念

EMC:（Electro Magnetic Compatibility）直译是“电磁兼容性”。意指设备所产生的电磁能量既不对其它设备产生干扰，也不受其他设备的电磁能量干扰的能力;从定义上来看,它包含了两层意思.请看以下EMI、EMS定义。

EMI:在电气干扰领域有许多英文缩写。这里所提EMI(Electro Magnetic Interference)直译是电磁干扰。 电是以各种状态存在的,如果电流的方向和大小持续不断变化就会产生电磁波 或者电磁场,有了电磁波或电磁场,它就可能对人体、生物、或者相邻的电器设备产生伤害或干扰。

EMS:（Electro Magnetic Susceptibility）直译是“电磁敏感度”。其意是指由于电磁能量造成性能下降的容易程度。为通俗易懂，我们将电子设备比喻为人，将电磁能量比做感冒病毒，敏感度就是是否易患感冒。如果不易患感冒，说明免疫力强，也就是英语单词Immunity，即免疫能力，为了通俗一点，我们称之为电磁抗干扰。

电磁兼容基本测试内容

ＥＭＩ电磁干扰部分：

（1）电磁干扰的传导发射测试是测试电子产品通过电源线、信号线／控制线或地线向外发射的骚扰。根据骚扰的性质，可分为以下几类：

A． 连续骚扰电压测试 （conducted emission）

B． 连续骚扰的功率测试（power clamp）

C． 谐波测试 （harmonic）

D. 电压波动 （flicker）

（2）电磁干扰的辐射发射测试是测试电子产品通过空间传播的电磁干扰辐射场强。(Radiation)

ＥＭＳ电磁抗干扰部分：

１：静电放电抗扰度测试-ESD EN61000-4-2

２：射频电磁场抗扰度测试- RS EN61000-4-3

３：电快速瞬变脉冲群抗扰度测试 – EFT EN61000-4-4

４：浪涌（冲击）抗扰度测试 - SURGE EN61000-4-5

５：传导骚扰抗扰度测试- CS EN61000-4-6

６：工频磁场抗扰度测试-PMF EN61000-4-8

７：电压变化的抗扰度测试- DIP EN61000-4-11

以上是基础标准电磁抗干扰部分，另外ＡＶ类产品出欧盟会增加２０的抗干扰测试。

EMC诊断方法

一、干扰因素

理论和实践的研究表明，不管复杂系统还是简单装置，任何一个电磁干扰的发生必须具备三个基本条件：

1：首先应该具有干扰源；

2：其次有传播干扰能量的途径和通道；

3：第三还必须有被干扰对象的响应。

在电磁兼容理论中通常把被干扰对象统称为敏感设备（或敏感器），因此干扰源、干扰传播途径（或传输通道）和敏感设备称为电磁干扰三要素。

OK，通过了解了EMC测试机理，我们已经知道干扰传播的2种路径，接下来我们就去寻找干扰源与及它的处理对策。

对于EMI的辐射干扰源,基本上是瞎子过河,看不见摸不着,故我们必须要借助相应的仪器设备和测试场地。修改工程师要做到心里有数，诊断的第一步就是先要看产品测试运用的是哪个标准、样品测试摆设是怎样的、然后进一步关注测试曲线、数据，最后才是详细的诊断和对策。

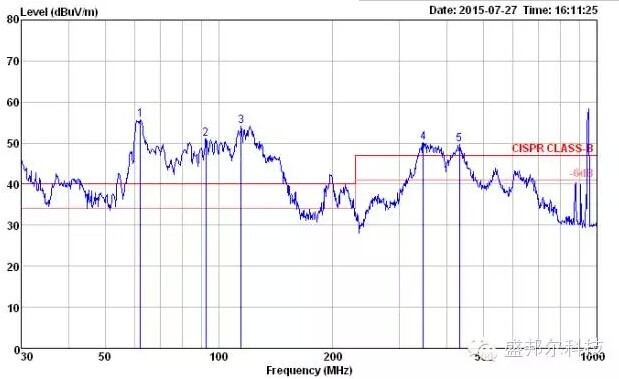

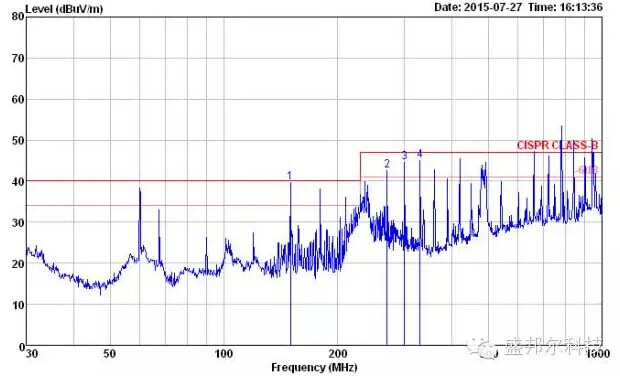

例举两张测试曲线图：

1.测试曲线凸包，基本上与产品的电源和地有着密切的联系，需要重点关注。

2.一支一支频率点，通常可优先查看振荡电路和系统时钟以及主芯片与缓存或输出发射部分电路，这需要详细诊断。

二、干扰源分析

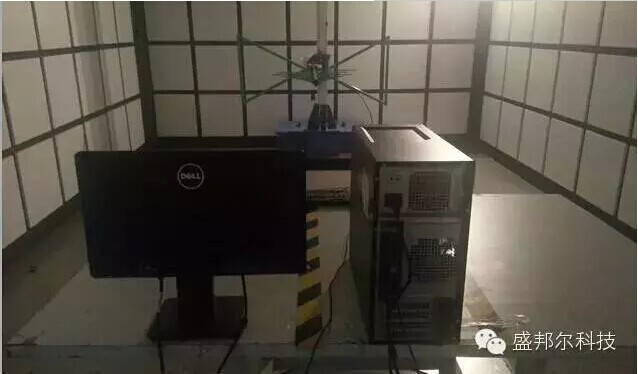

1：通过屏蔽室转台方向和接收天线判定辐射源模块及I/O口的导线是否有辐射带出。

步骤一：转动转台,找出最大辐射方向，

步骤二：移除周边设备电缆线，确认电缆线是否有辐射带出。

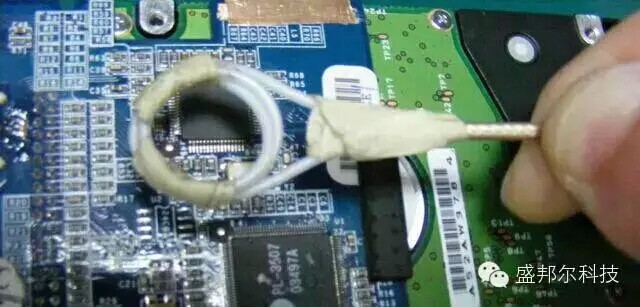

２：用磁场探棒探测辐射源区域，缩小诊断范围。
磁场探棒制作：用一根屏蔽效果较好的同轴线绕２～３圈，同轴线与屏蔽层焊接在一起即可搞定一根简易而适用
的磁场探棒。

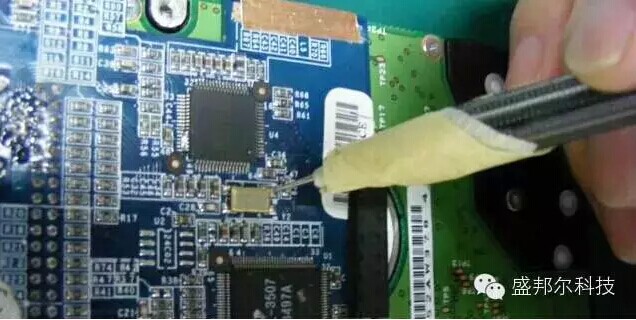

３：用电场探针探测磁场探棒选定区域的敏感辐射部位，例如电压脚、时钟信号、音视频信号，传输控制信号等。

电磁探针的制作：可直接选用示波器探针，也可用一屏蔽的同轴线焊接一颗偶合电容与一颗铁针串联固定，作根简易的电场探针。

如何选择测试标准

CE根据产品类别选取不同的标准EMI/ENS：

资讯类产品： EN55022/EN55024

音视频类产品： EN55013/EN55020

家电类产品： EN55014-1/EN55014-2

工，科，医类产品：EN55011/EN55011

灯具类产品： EN55015/EN61547

FCC根据产品类别选取不同的标准：

资讯类产品： FCC Part 15B

音视频类产品： FCC Part 15B

家电类产品： FCC Part 15B，FCC Part 18

工，科，医类产品：FCC Part 18

灯具类产品： FCC Part 18

BSMI根据产品类别选取不同的标准：

资讯类产品： CNS 13438

音视频类产品： CNS 13439

家电类产品： CNS 13783-1

工，科，医类产品：CNS 13803 , CNS 13804

灯具类产品： CNS 14115

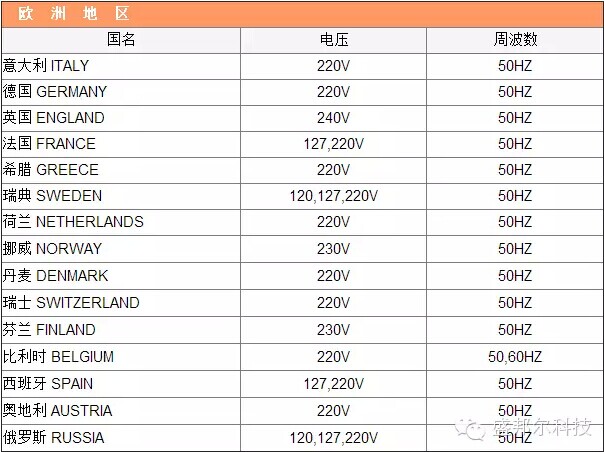

各国电压
