P/N：S16080GNSB0F
【特点】
1、小尺寸为16.0mm x 8.0mm x 2.0mm的表面安装装置符合未来的小型化离子趋势。4、设计为SMD安装。
【 应用程序】
1.车辆定位
2.手持式和便携式设备
3.跟踪器设备
4.可穿戴设备

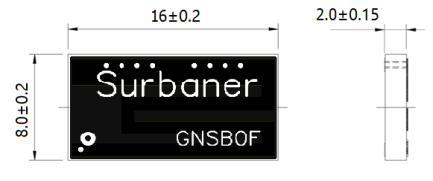

| L | W | H |
| 长度 | 宽度 | 高度 |
| 16.0±0.2 | 8.0±0.2 | 2.0±0.15 |
丶电气特性
|
(1)1164 MHz-1278 MHz频段 |
||
| 项目 | 特征 | 规格 |
| 1 | 工作带 | 1164年~1278兆赫 |
| 2 | 峰值增益 | 1.81 dBi |
| 3 | VSWR | 最大3.0 |
| 4 | 极化 | 线性的 |
| 5 | 方位光束宽度 | 全向的 |
| 6 | 阻抗 | 50Ω |
| 注：本规范是根据测试板尺寸定义的。 | ||
| (2)1559 MHz-1609 MHz频段 | ||
| 项目 | 特征 | 规格 |
| 1 | 中心频率 | 1559~1609 MHz |
| 2 | 峰值增益 | 0.21 dBi |
| 3 | VSWR | 最大4.0 |
| 4 | 极化 | 线性的 |
| 5 | 方位光束宽度 | 全向的 |
| 6 | 阻抗 | 50Ω |
| 注：本规范是根据测试板尺寸定义的。 | ||
| 可靠性试验 | |
| 试验温度 | 25C±3℃ |
| 工作温度 | -25C~+85C |
| 温度 | -5C~+40℃ |
| 相对湿度 | 20~70%HR |

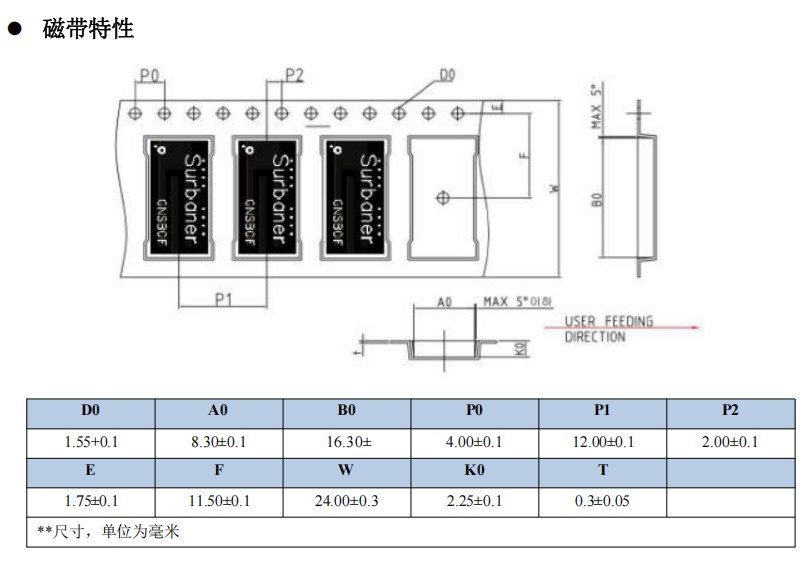

注释：
1) 10链轮孔螺距累积公差=±0.2
2) 弯曲度在100毫米内不超过1毫米
3) A0和B0在口袋底部上方0.1 mm的平面上测量。
4) K0从口袋内部底部的一个平面到卡里尔的顶部表面测量。
